四立柱道路模擬試驗臺是現代汽車研發與測試中不可或缺的關鍵設備，其核心功能在于精準模擬真實道路行駛環境，為車輛性能評估提供高效可靠的室內測試平臺。

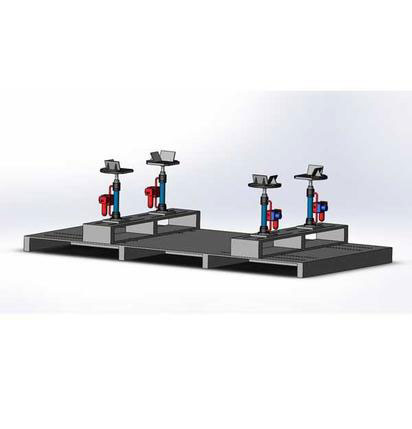

      四立柱道路模擬試驗臺通過垂直方向布置的四個作動缸，能夠全面復現汽車在各種路況下的振動特性，為整車開發提供多維度的數據支持。

　　早期模型評估與道路輪廓復現

　　該試驗臺通過輪胎加載系統，使車輪托盤準確跟蹤實際道路輪廓軌跡。獨特之處在于可將測試車輛的位移數據完整記錄，形成標準化的"道路輪廓"數據庫。這些數據可直接應用于后續車型開發，大幅縮短研發周期，即使存在微小誤差也不影響整體評估效果。

　　車身疲勞測試的專業解決方案

　　由于車身應力主要來自垂直方向力，四立柱系統成為評估車身結構疲勞壽命的理想工具。它能快速生成工程師所需的結構響應數據，通常與車輛異響評估同步進行。系統可提供0-50KN的精準加載力，單軸振動頻率調節范圍達0.01-50Hz，配合PID閉環控制技術，確保測試條件的高度可控性。

　　車輛異響評估的綜合性平臺

　　針對內飾件松動和摩擦產生的異響問題，試驗臺可模擬溫度、濕度、載荷等多因素耦合環境。通過選配伺服閥模塊，既能進行大載荷疲勞試驗，又可實現精細激勵來檢測共振異響。單作動器提供0-20g的可控加速度范圍，控制精度達0.001mm，為NVH性能優化提供準確數據支撐。

　　懸掛系統與道路噪聲研究

　　試驗臺設計的無噪聲車輪托盤能清晰分離輪胎/懸掛系統的功能表現，特別適合研究懸掛傳遞特性。系統支持四軸聯動或獨立控制，軸距調節范圍1500-3600mm，可適配不同車型的測試需求。通過頻譜與加速度的準確設定，幫助工程師識別噪聲傳遞路徑。

　　智能控制系統與安全保障

　　試驗臺采用全數字式分布式控制系統，基于光纖通信的星型架構確保四個作動器與液壓泵站的協同工作。系統配備故障自診斷功能和液壓報警裝置，3.5T的*載重能力滿足各類商用車輛測試需求。恒壓伺服泵站采用全封閉設計，有效防止液壓油污染，保證系統長期穩定運行。

　　四立柱道路模擬試驗臺通過整合機械、液壓、電子和計算機技術，實現了從零部件到整車的全維度測試能力，已成為提升汽車可靠性、舒適性和安全性的核心驗證工具，持續推動著汽車工業的技術進步。
